久久久亚洲欧洲日产国码二区,性一乱一爱一色一,无码av久久久久久久久

　　涂層防腐是用涂料均勻致密地涂敷在石化配件表面，使其與各種腐蝕性介質(zhì)隔絕，是配件防腐的基本方法之一。防腐涂層越來越多地采用復(fù)合材料或復(fù)合結(jié)構(gòu)，這些材料和結(jié)構(gòu)具有良好的介電性能、物理性能、穩(wěn)定的化學(xué)性能和較寬的溫度適應(yīng)范圍等。
　　1、內(nèi)壁防腐涂層
　　為了防止配件的腐蝕、降低摩擦阻力、提高輸量而涂于配件內(nèi)壁的薄膜。常用的涂料有胺固化環(huán)氧樹脂和聚酰胺環(huán)氧樹脂，涂層厚度為0.038～0.2毫米。為保證涂層與配件粘結(jié)牢固，須對內(nèi)壁進(jìn)行表面處理。
　　2、防腐保溫涂層
　　為了減少石化配件向土壤散熱，在配件外部加上保溫和防腐的復(fù)合層。常用的保溫材料是硬質(zhì)聚氨脂泡沫塑料，適用溫度為-185～95℃。這種材料質(zhì)地松軟，為提高其強(qiáng)度，在隔熱層外面加敷一層高密度聚乙烯層，形成復(fù)合材料結(jié)構(gòu)，以防止地下水滲入保溫層內(nèi)。
　　3、外壁防腐涂層
　　配件外壁涂層材料種類和使用條件。
　　石化配件的防腐涂層知識就為您介紹到這里，希望可以對您有所幫助。我公司是專業(yè)的生產(chǎn)廠家，從業(yè)多年，生產(chǎn)加工經(jīng)驗(yàn)非常的豐富，產(chǎn)品種類多樣，規(guī)格尺寸齊全，質(zhì)量方面有保證，價(jià)格合理，售后服務(wù)十分的完善，如果您有相關(guān)需要的話，可以致電我公司進(jìn)行咨詢訂購。

     因?yàn)槭浼L期在比較惡劣的環(huán)境下使用，使用過程中難免會有磨損和泄漏，這主要是配件軸承的磨損造成的，包括箱體內(nèi)軸程序外殼的磨損、軸承箱的磨損和變速箱的軸承型的磨損，而齒輪軸徑主要是在其軸頭和鍵槽處磨損。
　　針對斷箭的磨損，我們可以通過補(bǔ)焊或電刷鍍的方式進(jìn)行修復(fù)。但這兩種方法也有一些缺點(diǎn)，就是補(bǔ)焊時(shí)高溫產(chǎn)生的熱應(yīng)力不能完全消除，容易損壞配件，導(dǎo)致零件斷裂或彎曲。而且因?yàn)橥繉雍穸鹊南拗?，刷度非常容易脫落。再加上這兩種方法都是用金屬來修復(fù)金屬，改變不了硬對硬的匹配形式。在各種力量的作用下，很可能會再次出現(xiàn)磨損。
　　高分子復(fù)合材料修補(bǔ)法，因?yàn)椴牧系母街?qiáng)、抗壓強(qiáng)度好，如果用高分子材料修復(fù)減速器，就避免了不加工就拆機(jī)，也不需要在熱應(yīng)力的影響下補(bǔ)焊。同時(shí)，修復(fù)的厚度不受限制。同時(shí)產(chǎn)品金屬材質(zhì)的退讓，也可以吸收工作過程中的沖擊和振動，從而防止石化配件的再次磨損。
　　解決泄漏問題，傳統(tǒng)方法需要拆開配件，然后更換密封墊片或涂抹密封膠，不僅費(fèi)時(shí)費(fèi)力，而且難以保證密封效果，運(yùn)行中還會再次發(fā)生泄漏。而使用聚合物處理泄漏就可以很好的避免上述問題，因?yàn)椴牧暇哂辛己玫母街?、耐油性?50%的伸長率，克服了振動帶來的影響，很好地解決了配件的泄漏問題。石化配件漏油的主要原因是內(nèi)部壓力高于外部大氣壓，如果可以想方法平衡發(fā)動機(jī)的內(nèi)外壓力，就可以避免每次加油都打開井蓋，因?yàn)槊看蜷_一次井蓋，就會增加一次漏油的可能性。

      鋼管設(shè)備配件是一種應(yīng)用于鋼管設(shè)備的構(gòu)件，它是所有應(yīng)用于鋼管設(shè)備的構(gòu)件的統(tǒng)稱，而該產(chǎn)品的標(biāo)準(zhǔn)化是鍛件技術(shù)發(fā)展的趨勢，標(biāo)準(zhǔn)化的意義不僅在于方便生產(chǎn)管理與設(shè)計(jì)制造，同時(shí)還有利于技術(shù)交流、組織專業(yè)化協(xié)作和產(chǎn)品配套。如果要使用非標(biāo)準(zhǔn)參數(shù)的話，則需要求非標(biāo)準(zhǔn)密封件或其他零件、鍛件，這不僅會引起設(shè)計(jì)制造的困難，同時(shí)也給用戶在維修、備件方面帶來了麻煩。
　　為了加強(qiáng)液壓與氣動元件及系統(tǒng)的標(biāo)準(zhǔn)化工作，國際標(biāo)準(zhǔn)化組織ISO于1989年成立了相關(guān)的委員會，由第三小組負(fù)責(zé)制定和審議有關(guān)鍛件的標(biāo)準(zhǔn)，我國于1978年加入該組織。我國從70年代起積極開展了設(shè)備鍛件的標(biāo)準(zhǔn)化工作，除了制定有關(guān)的國家標(biāo)準(zhǔn)以及部標(biāo)準(zhǔn)之外，各行業(yè)還有各種系列鋼管設(shè)備配件的聯(lián)合設(shè)計(jì)。而對于該產(chǎn)品的名稱，在不同的場合也有不同的稱呼方法，這主要是為了更好的將其與其它產(chǎn)品進(jìn)行區(qū)分。
　　以上是關(guān)于鋼管設(shè)備配件標(biāo)準(zhǔn)化的意義及相關(guān)知識的介紹，希望可以對您有所幫助。我公司是專業(yè)的生產(chǎn)廠家，從業(yè)多年，生產(chǎn)與加工經(jīng)驗(yàn)非常豐富，產(chǎn)品種類多樣，規(guī)格型號齊全，質(zhì)量方面有保證，價(jià)格合理，售后服務(wù)也非常的完善，同時(shí)還可以為客戶提供定制服務(wù)，如果您有相關(guān)需要的話，可以致電我公司進(jìn)行咨詢訂購。

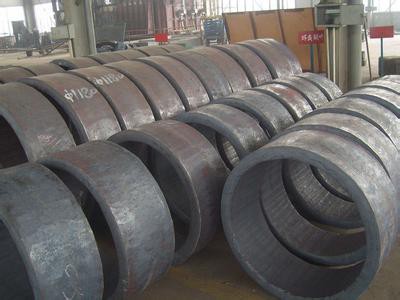

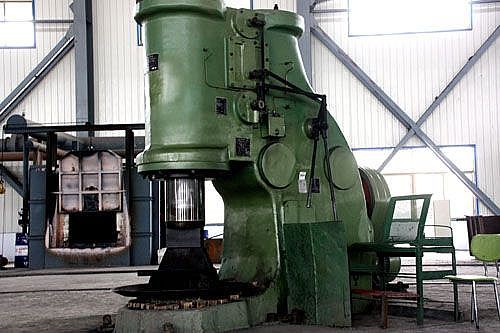

     鍛造主要是利用鍛壓機(jī)械對金屬坯料施加一定的壓力，使其產(chǎn)生塑性變形，并獲得具有一定機(jī)械性能、形狀和尺寸鍛件的加工方法。那么通過鍛造而獲得的鍛件都有哪些種類呢？下面章丘鍛造廠家的小編來為大家分享一下吧。
　　1、柴油機(jī)：柴油機(jī)是一種動力機(jī)械，常被作為發(fā)動機(jī)使用。以大型柴油機(jī)為例，所用鍛件包括氣缸蓋、主軸頸、曲軸端部法蘭輸出軸、連桿、活塞桿、活塞頭、十字頭銷、曲軸傳動齒輪、環(huán)齒輪、中間齒輪和染油泵體。
　　2、石油化工鍛件：被廣泛應(yīng)用于石化設(shè)備中。如球形儲罐不同的入孔、法蘭、換熱器發(fā)展所需的各種管板、焊接連接法蘭進(jìn)行催化裂化反應(yīng)器的全鍛氣缸(壓力管理容器)、加氫反應(yīng)器可以使用的氣缸段、頂蓋、化肥生產(chǎn)設(shè)備企業(yè)所需的底蓋、密封頭均為鍛件。
　　3、飛機(jī)鍛件：飛機(jī)中大約85%的部件都是鍛件。渦輪盤、后軸頸(空心軸)、葉片、翼梁、機(jī)身肋、車輪支架和起落架內(nèi)外筒都是與飛機(jī)安全有關(guān)的重要鍛件。飛機(jī)鍛件由高強(qiáng)度、耐磨、耐腐蝕的鋁合金、鈦合金、鎳基合金和其它金屬材料制成。章丘鍛造提醒您：為了節(jié)約材料和能源，飛機(jī)鍛件大多是由模鍛或多向模鍛壓力機(jī)生產(chǎn)的。
　　4、核電鍛件：核電包括核電站。核電站大型鍛件主要可分為壓力殼體和堆內(nèi)構(gòu)件。壓力殼體包括氣缸法蘭、噴嘴段、噴嘴段、上氣缸、下氣缸、氣缸過渡段、螺栓等。反應(yīng)堆的內(nèi)部控制部件在高溫、高壓、強(qiáng)中子以及輻照、硼酸水腐蝕、腐蝕和水力機(jī)械振動等惡劣環(huán)境條件下進(jìn)行工作，因此應(yīng)選用18-8奧氏體不銹鋼。
　　5、船用鍛件：船用鍛件分為主機(jī)鍛件、軸系鍛件、舵鍛件三大類。軸系鍛件包括推力軸、中間軸、艉軸等；舵鍛件包括舵桿、舵柱、舵銷等。
　　6、礦山鍛件：采礦設(shè)備中鍛件的比重為設(shè)備重量的12-24%。采礦設(shè)備：采礦設(shè)備、起重設(shè)備、破碎設(shè)備、研磨設(shè)備、洗滌設(shè)備、燒結(jié)設(shè)備。
　　以上是對于章丘鍛造中鍛件種類的介紹，希望可以對您有所幫助。如果您想了解更多相關(guān)知識的話，可以持續(xù)關(guān)注我站。

     切斷鍛件時(shí)，金屬的損失因切斷設(shè)備、切斷毛坯的方法和工人的技術(shù)水平而異，鍛造廠在進(jìn)行鍛造的過程中會有許多下料的產(chǎn)生，那么有哪些方法可以控制下料的利用率呢？下面章丘鍛造公司來為大家分享一下吧。
　　1、在小鍛造車間，大尺寸毛坯采用鋸切，小尺寸毛坯采用剪切。材料下料的利用率在91%-93%之間。
　　2、大型模鍛車間中鍛件的年產(chǎn)量從萬余噸到數(shù)萬噸不等。根據(jù)設(shè)備負(fù)荷率選擇2.5~16MN范圍的棒料剪切機(jī)，1.6Mn以下的曲柄壓力機(jī)，一般5MN以上的棒料剪切機(jī)都會配有機(jī)械化棒料預(yù)熱爐或是晶閘管中頻感應(yīng)加熱爐：鋸床僅用于切割個別型材所需的坯料，或處理料頭，切管機(jī)根據(jù)需要使用。在實(shí)際生產(chǎn)中，例如大型拖拉機(jī)廠和大型汽車廠準(zhǔn)備用于鍛造的材料的下料利用率在95%-91%之間。
　　3、有些中小型自由鍛車間和模鍛車間還在用舊鋸床下料，以G607圓鋸機(jī)為例，它的常用圓鋸片尺寸在660-710mm之間，鋸片厚度6.5mm，缺口損失寬度8mm，材料的下料利用率一般在92%以下。由于工藝不合理，一些章丘鍛造廠毛坯的長徑比太小，材料下料利用率非常低，只有85%左右。
　　4、中型模鍛車間的鍛件年產(chǎn)量在萬噸以下，毛坯尺寸和鋼種的變化較大。既要考慮機(jī)組負(fù)荷率，又要考慮成套設(shè)備，以適應(yīng)生產(chǎn)任務(wù)的變化。因此多采用5MN或10MN以下的棒料剪切機(jī)，超過剪板機(jī)剪切能力的坯料需要用鋸床切割，材料切割平均利用率可達(dá)93%-95%。
　　5、由于精密模鍛、帶齒齒輪模鍛、齒輪毛坯精鍛和塊鍛的發(fā)展，一些廠家會采用帶鋸床下料。由于下料長度公差比剪切更準(zhǔn)確，鋸切損耗更小，材料下料利用率可達(dá)到93%。
　　在章丘鍛造過程中，原材料成本一般占鍛件生產(chǎn)成本的50%-70%。節(jié)約原材料是降低鍛件生產(chǎn)成本的主要手段。研制一種新型的高速鋼圓鋸片或硬質(zhì)合金鋸齒雙金屬切割鋸片的高速圓鋸機(jī)，以取代部分老式圓鋸機(jī)，是提高切割生產(chǎn)率、降低切割損耗、節(jié)約原材料的主要措施之一。

     金屬塑料加工通常是將簡單的毛坯通過塑性變形加工的方法獲得所需形狀和尺寸的產(chǎn)品或毛坯的過程。良好的金屬可塑性對于塑性成形是非常有利的。下面從塑性加工的角度，為大家介紹一下改善鍛造件塑性變形的方法。
　　1、合理選擇變形方法
　　變形方法的選擇會直接影響到型腔中變形體的塑性流動和應(yīng)力狀態(tài)。毛坯在變形過程中承受的壓應(yīng)力數(shù)量越大，其可塑性就越好。因此，對于塑性變形的材料，塑性越低，可以采取一些措施來增加三維壓縮應(yīng)力狀態(tài)，以防止毛坯破裂。在鐓粗時(shí)，可使用可動的套環(huán)或套筒來促進(jìn)成形，并在拉伸長度時(shí)，使用一種砧座來拉動長度，這有利于成形也提高了拉伸效率。
　　2、減少不均勻變形的程度
　　不均勻的變形會導(dǎo)致額外的應(yīng)力，從而導(dǎo)致坯料的可塑性降低并產(chǎn)生裂紋。減少不均勻變形的方法：合理的操作規(guī)范，良好的潤滑以及合適的工具和模具形狀等都可以減少變形的不均勻性。如果進(jìn)紙長度過長，需選擇合適的進(jìn)紙量。如果進(jìn)料量太小，可能會導(dǎo)致坯料中間不透水，從而產(chǎn)生額外的應(yīng)力，情況嚴(yán)重時(shí)，會產(chǎn)生芯裂。金屬墊片的鐓粗有助于減小毛坯的鼓形形狀并防止表面裂紋。
　　3、合理選擇變形溫度和變形速度
　　合理選擇變形溫度和變形過程中的變形速度，以確保金屬在成型過程中具有良好的塑性，在對于塑性成型是非常重要的。如果選擇的變形溫度過高，則金屬很容易過熱，導(dǎo)致晶粒變粗。如果選擇的溫度過低，金屬會在變形過程中產(chǎn)生加工硬化，增加變形阻力，降低鍛造金屬的可塑性，并嚴(yán)重導(dǎo)致變形開裂。對于對變形速度敏感的材料，應(yīng)合理選擇變形速度。
　　4、提高材料成分和組織的一致性
　　合金錠的化學(xué)組成和微觀結(jié)構(gòu)性質(zhì)非常不均勻?？梢栽谒苄约庸ぶ斑M(jìn)行高溫?cái)U(kuò)散退火，以使鑄錠中的結(jié)構(gòu)和成分均勻，并提高材料的可塑性。例如，鎂合金MA3在400℃均質(zhì)化10h，壓機(jī)上的壓縮變形可達(dá)到75％以上，但如果在高溫下不均質(zhì)，則允許變形僅為45％左右。對于高合金鋼錠，根據(jù)鍛件的成分，可以長時(shí)間保持在1050-1150℃甚至更高的溫度范圍，也可以獲得良好的結(jié)果。由于較長的生產(chǎn)周期和高溫均質(zhì)化處理的高成本，可以通過適當(dāng)延長鍛造和加熱期間的保溫時(shí)間來代替它。缺點(diǎn)是降低了生產(chǎn)率，應(yīng)注意避免出現(xiàn)粗大顆粒。
